Quelle clé dynamométrique acheter ? La vraie question, c’est le couple de vos roues

Sommaire

1. Le couple prescrit commande l’outil, jamais l’inverse
2. La clé dynamométrique, c’est quoi exactement ?
3. Les couples réels, lus dans les notices Opel
4. Renault, Ford et Nissan publient aussi : Peugeot et Fiat renvoient au garage
5. La plage utile : de 100 à 130 N.m, et où elle s’arrête
6. La norme ISO 6789-1:2017 : ce qu’elle encadre
7. Serrer une roue au couple : l’ordre des gestes
8. La roue de secours galette : un couple et une vitesse à part
9. Utiliser et entretenir la clé : quatre règles d’atelier
10. Questions fréquentes

Vous vous apprêtez à choisir une clé dynamométrique, et vous hésitez sur la marque. La réponse n’est pas là : cette clé se choisit sur un chiffre, le couple de serrage que le constructeur a fixé pour vos roues. Relevez cette valeur, l’outil suit.

Vous y trouverez, dans l’ordre :

• les valeurs réellement lues dans les notices Opel ;
• celles que publient aussi Renault, Ford et Nissan ;
• le silence des notices Peugeot et Fiat, qui renvoient au réseau ;
• la plage utile qu’on peut en déduire, et sa limite ;
• la norme de la famille équipement qui encadre l’outil ;
• l’ordre des gestes au montage.

Le couple prescrit commande l’outil, jamais l’inverse

Une clé dynamométrique n’a qu’une fonction : appliquer sur une vis un couple de serrage précis, c’est-à-dire un effort de rotation exprimé en newtons-mètres (N.m), puis vous avertir dès qu’il est atteint.

Elle ne serre pas plus fort qu’une autre clé, elle serre juste. Toute la valeur de l’outil tient donc à un chiffre extérieur à lui : le couple que le constructeur a fixé pour vos roues.

D’où l’ordre correct des questions. On ne demande pas d’abord quelle clé acheter, puis quel usage lui trouver ; on relève d’abord le couple prescrit, et c’est lui qui dit quelle plage l’outil doit couvrir.

Je pars toujours de la valeur avant de regarder l’outil. Une clé ne sert à rien, quelle que soit son étiquette, dans deux cas :

• elle n’atteint pas le couple demandé ;
• elle ne l’atteint que sous la plus faible valeur indiquée sur son échelle, hors de l’étendue que la norme garantit.

Ce symbole de clé est une représentation tirée d’un jeu d’icônes libre : il illustre le propos, ce n’est pas le dessin exact d’un outil ni d’un pictogramme constructeur. Un serrage au jugé, à la croix classique, ne dit jamais où vous en êtes, ni trop faible ni trop fort. Le couple est la seule sortie de cette impasse.

La clé se choisit sur le couple à atteindre, pas sur une marque : commencez par le chiffre, l’outil suit.

La clé dynamométrique, c’est quoi exactement ?

C’est une clé équipée d’un mécanisme qui contrôle l’effort. Le plus souvent une clé à cliquet, mais la norme range sous le même nom des clés à barre de torsion ou de flexion.

On la règle sur la valeur visée, on serre, et elle signale l’arrivée au couple.

Deux grandes familles existent, distinguées par la façon dont elles donnent l’information : les modèles à lecture directe, où une aiguille ou un afficheur montre le couple en temps réel, et les modèles à déclenchement, qui signalent l’arrivée à la valeur réglée par une impulsion physique, avec ou sans signal sonore.

La norme les nomme respectivement Type I et Type II, on y revient plus bas.

Un point à poser d’emblée : l’outil ne connaît pas votre voiture. Il applique le chiffre que vous lui donnez. Si ce chiffre est faux, le serrage sera faux avec une précision parfaite. La qualité du résultat dépend donc autant de la source de la valeur que de la clé elle-même.

Une clé dynamométrique est un instrument de reproduction d’un couple : elle vaut ce que vaut le chiffre qu’on lui confie.

Les couples réels, lus dans les notices Opel

Voici des valeurs vérifiables, relevées mot pour mot dans les notices d’utilisation de l’Opel Corsa. Opel donne ce chiffre au chapitre du changement de roue, et il est stable d’une génération à l’autre, autour de 110 N.m. Le détail des pressions de gonflage du même modèle est traité à part dans la pression des pneus de l’Opel Corsa.

Deux détails méritent l’attention, une fois le tableau lu :

• sur la Corsa F, la notice donne la même valeur pour l’alliage et pour l’acier : le matériau de la jante ne change pas le couple ici ;
• la roue de secours obéit à ses propres chiffres, ce qui montre que le couple dépend de la roue montée, pas seulement du modèle.

Sur une Opel Corsa, le couple de roue est écrit et il va de 100 à 115 N.m selon la roue : c’est exactement le genre de valeur qui doit fixer le choix de la clé.

Renault, Ford et Nissan publient aussi : Peugeot et Fiat renvoient au garage

Opel n’est pas seul à écrire le chiffre. Trois autres constructeurs du même parc le donnent dans leur notice conducteur : Renault sur la Twingo II et la Clio III, Ford sur le C-Max, Nissan sur le Juke. Deux marques, en revanche, ne portent aucune valeur de couple en N.m et renvoient au réseau.

La Twingo II publie son couple, la Twingo III n’en publie aucun sur ses 232 pages : le chiffre dépend de la génération autant que du modèle.

La conséquence est nette : vous ne pouvez pas compter sur la notice de toutes les marques pour connaître le couple.

Sur une Fiat 500 ou une Peugeot 3008, la valeur exacte se relève ailleurs que dans le livret de bord :

• au réseau du constructeur ;
• dans la documentation technique d’atelier.

Sur le couple de serrage de ses roues, la notice Peugeot est d’une clarté remarquable : elle renvoie au garage. C’est la logique qui traverse toute la lecture des tableaux de bord Peugeot : la notice tranche là où elle parle, elle se tait ailleurs.

Ouvrez la notice de votre modèle avant de conclure : plusieurs constructeurs y écrivent le couple. Quand elle se tait, la valeur se relève auprès du constructeur avant tout serrage.

La plage utile : de 100 à 130 N.m, et où elle s’arrête

À partir des seuls chiffres réellement lus, on peut déduire une plage indicative pour une roue de voiture de tourisme : le minimum relevé est 100 N.m, le maximum 130 N.m. Une clé dont l’étendue de réglage couvre cette zone, sans que la valeur visée tombe sous la plus faible graduation de son échelle, convient à ce type de serrage.

• Minimum lu : 100 N.m (roue de secours 15 pouces, Corsa F).
• Maximum lu : 130 N.m (Ford C-Max, toutes roues).
• Valeurs courantes : 105 N.m (Twingo II), 108 et 113 N.m (Juke), 110 N.m (Corsa D, Corsa E, Clio III), 115 N.m (Corsa F).

La réserve est essentielle, et je la pose franchement : cette fourchette ne vient que de huit véhicules lus un par un. Elle donne un ordre de grandeur, pas une valeur universelle.

Et elle porte déjà sa propre leçon : le C-Max n’est ni un utilitaire ni un SUV lourd, c’est un monospace compact ordinaire, et il demande 130 N.m. Une clé dimensionnée sur la seule fourchette Opel, 100 à 115, ne l’aurait pas couvert.

Prendre une plage pour une loi de l’automobile serait exactement l’erreur que cette page cherche à éviter : le seul chiffre qui vaut pour votre voiture est celui de votre voiture.

Retenez 100 à 130 N.m comme repère d’ordre de grandeur pour une roue de tourisme, jamais comme le couple de la vôtre : celui-là se vérifie au cas par cas.

La norme ISO 6789-1:2017 : ce qu’elle encadre

Une clé dynamométrique n’est pas un objet libre de toute référence. Elle se rattache à la norme internationale ISO 6789-1:2017, dont le titre complet est Outils de manœuvre pour vis et écrous, Outils dynamométriques à commande manuelle, Partie 1 : Exigences et méthodes d’essai pour vérifier la conformité de conception et la conformité de qualité, exigences minimales pour déclaration de conformité.

Ce dernier membre dit l’essentiel : une norme ISO s’applique volontairement, et c’est le fabricant qui déclare la conformité.

Publiée en 2017, elle révise l’ancienne ISO 6789:2003 et la scinde en deux parties :

• la conception d’un côté ;
• les méthodes d’étalonnage et d’incertitude de l’autre.

Ce qu’elle apporte au choix d’un outil tient en trois idées simples :

1. Elle classe les outils : Type I à lecture directe, Type II à déclenchement. C’est la nomenclature reprise plus haut.
2. Elle chiffre l’écart maximal admissible, la tolérance à l’intérieur de laquelle l’outil doit rester pour être conforme.
3. Elle impose des essais chiffrés, que voici.

• trois surcharges à 125 % du couple maximal ;
• 5 000 cycles d’endurance ;
• l’écart admissible respecté après chacun.

Cette tolérance est publique, aux Tableaux 3 et 4 de l’aperçu officiel. Elle dépend du type, de la classe et du couple visé :

• ± 6 % jusqu’à 10 N.m ;
• ± 4 % au-delà, pour les classes concernées ;
• pour une clé de roue réglable à échelle graduée, un Type II de classe A travaillant très au-dessus de 10 N.m, c’est ± 4 %, soit environ 4,4 N.m à 110 N.m.

Une clé de qualité indéterminée, elle, ne promet rien de mesurable.

Un point circule souvent à l’envers : l’étendue garantie d’un outil de Type II réglable va de la plus faible valeur indiquée sur son échelle à 100 % de son couple maximal. Ses deux bornes ne se valent pas :

• le haut de la course, jusqu’à 100 % du couple maximal, reste dans la plage garantie, au même écart admissible que le reste ;
• c’est en dessous de la plus faible graduation qu’on sort de l’étendue spécifiée, une zone que la norme impose de marquer sur le cadran.

La norme ISO 6789-1:2017 est le cadre de référence de ces clés : elle distingue lecture directe et déclenchement, et borne l’écart admissible à ± 4 % au-dessus de 10 N.m pour une clé réglable graduée.

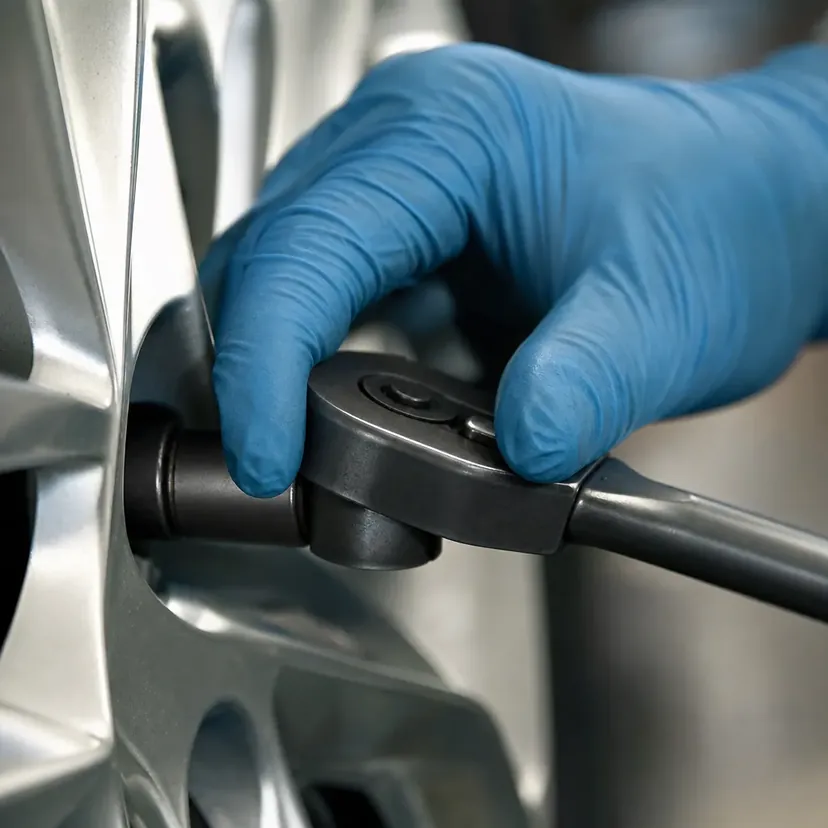

Serrer une roue au couple : l’ordre des gestes

Avoir la bonne clé et le bon chiffre ne suffit pas si la méthode est mauvaise. Les notices lues prescrivent trois gestes, les deux premiers chez Opel comme chez Fiat, le troisième chez Opel seulement. Ce sont des instructions, pas des conseils facultatifs.

Serrer en croix, jamais un boulon après son voisin

Deux notices, deux formulations pour le même geste :

• Opel demande de « serrer chaque vis en quinconce » ;
• Fiat, « en passant alternativement d’un boulon à celui diamétralement opposé ».

Le principe est le même : on progresse en étoile plutôt que de faire le tour dans l’ordre. Ni l’une ni l’autre ne dit ce qu’un serrage circulaire produirait.

Ne jamais graisser les filets

Instruction formelle et contre-intuitive, et elle ne dit pas la même chose partout, selon la marque et la génération :

• Fiat écrit, dans ses avertissements sur le remplacement d’une roue et au paragraphe consacré à la roue compacte de secours, « ne pas graisser les filets des boulons avant le montage : ils pourraient se dévisser spontanément » (p. 199) ;
• chez Opel, la Corsa F écrit « ne pas lubrifier les boulons de roues » (p. 163) ;
• la Corsa D et la Corsa E demandent au contraire de « graisser légèrement le cône de chaque vis en utilisant de la graisse ordinaire » (p. 200 et p. 207) ;
• la Corsa E ajoute aussitôt « ne pas graisser le filet du boulon de roue ».

La règle commune aux trois porte donc sur le filet, jamais sur le cône. Fiat annonce le risque, le desserrage spontané des boulons, mais aucune de ces notices n’expose le mécanisme.

Le filet se monte sec ; pour le cône, suivez votre notice, les constructeurs ne disent pas la même chose.

Approcher à la main sur jante alliage

Sur les jantes en alliage, Opel précise de « serrer les boulons de roue à la main pour les cinq premiers tours au minimum ». La notice pose le geste sans en donner le motif. La clé dynamométrique n’intervient qu’à la fin, pour porter le serrage à sa valeur finale.

Le couple ne rattrape pas un mauvais geste : l’ordre en croix et l’interdiction de graisser le filet sont écrits comme des instructions, pas comme des options.

Cette logique, la méthode avant le matériel, vaut au-delà des roues : elle gouverne aussi le choix d’un chargeur de batterie pour une vieille voiture.

Serrer au couple ne dispense d’aucun geste : en croix, filet sec, à la main d’abord sur alliage, puis la clé pour finir.

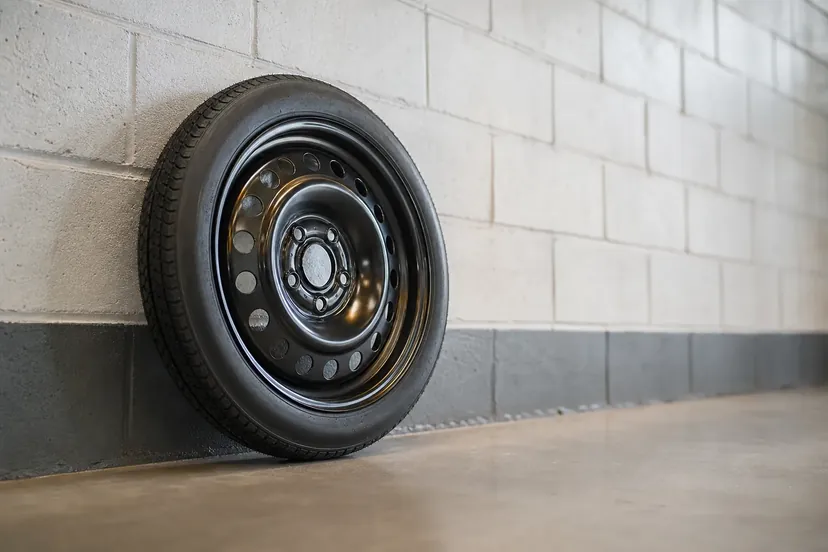

La roue de secours galette : un couple et une vitesse à part

La roue de secours, plus étroite quand c’est une galette, obéit à des règles distinctes de la roue normale. Trois écarts avec une roue de série :

• Opel n’écrit d’ailleurs jamais « galette » : sa notice dit « roue de secours temporaire » ;
• sur la Corsa F, son couple reste dans la même zone que les roues de série ;
• sur la Peugeot 208, la vitesse est bridée à 80 km/h pour la roue de secours 15 pouces « standard » comme pour la galette montée sur les véhicules en 16 ou 17 pouces (p. 131).

La vitesse n’est donc pas bridée pour la seule galette : une roue de secours pleine taille n’y échappe pas.

Peugeot ajoute une précision utile pour qui roule habituellement en jantes aluminium. Sur ces roues, « il est normal de constater, lors du serrage des vis au remontage, que les rondelles ne viennent pas en contact avec la roue de secours tôle ou de type « galette ». Le maintien de la roue se fait par l’appui conique de chaque vis ».

La notice donne donc ce contact manquant pour normal, pas pour un défaut : c’est la nature de l’appui qui change quand vous passez sur la galette.

J’y vois une raison de plus de finir à la clé dynamométrique plutôt qu’au jugé, mais c’est mon conseil d’atelier, pas une prescription Peugeot : ce que la notice demande, c’est de faire « contrôler le serrage des vis » rapidement, au réseau ou dans un atelier qualifié (p. 131).

Le sujet du dépannage rejoint d’autres pannes courantes, comme les témoins de la Renault Twingo.

Sur la 208, les deux roues de secours brident la vitesse à 80 km/h, galette ou pleine taille, et se serrent dans la même plage de couple : c’est un dépannage, pas une roue comme les autres.

Utiliser et entretenir la clé : quatre règles d’atelier

Ces règles ne sont ni dans les notices de voiture ni dans la partie publique de la norme : ce sont des habitudes d’atelier, données comme telles.

1. Ne pas desserrer avec une clé dynamométrique. Elle est faite pour appliquer un couple précis dans le sens du serrage, pas pour vaincre le blocage d’un boulon grippé. Le desserrage se fait à la croix ou à la barre.
2. La remettre au repos après usage. Sur un modèle à déclenchement, on ramène le réglage vers le bas de l’échelle pour détendre le ressort interne, qui se fatigue s’il reste comprimé au maximum.
3. La faire étalonner périodiquement. Une clé se dérègle avec les cycles et les chocs. Un étalonnage remet la valeur affichée en face de la valeur réelle ; sans lui, la précision se perd sans prévenir.
4. Ne pas la rallonger. Un tube ajouté sur le manche fausse le bras de levier et donc le couple appliqué, tout en menaçant le mécanisme.

Ces quatre points n’ont rien de spectaculaire, mais ils font la différence entre un outil qui serre juste pendant des années et un outil qui ment doucement.

Une clé dynamométrique se respecte comme un instrument de mesure : on ne desserre pas avec, on la détend au repos, et on la fait étalonner.
