L’essentiel
- Sur la C-Max, l’alerte passe par le témoin d’anomalie du moteur, en forme de bloc-moteur, doublé d’un message à l’écran. Aucun témoin de la liste n’a la forme d’un triangle.
- Lisez le message avant le pictogramme : c’est lui qui nomme l’organe en cause, le témoin se contente de prévenir.
- Le délai se lit dans l’état du témoin. Fixe moteur tournant, il indique une anomalie ; clignotant en roulant, il impose de réduire immédiatement la vitesse ; accompagné d’un message, il demande un contrôle le plus tôt possible.
- Un seul témoin est décrit comme orange par Ford, celui du verglas : orange entre 4 °C et 0 °C, rouge en dessous de 0 °C. C’est la lueur orange la plus probable par temps froid.
- À la mise du contact, regardez aussi le témoin qui ne s’allume pas. Sept témoins doivent s’allumer avant le démarrage, dont l’ABS et les airbags : l’un d’eux resté éteint signale une anomalie du système qu’il surveille.
- Trois voyants ne veulent pas dire panne : le préchauffage diesel qui s’éteint, le démarrage/arrêt en vert, et la régénération du filtre à particules, qui se signale par un message.
Sommaire
- Ce que la notice de la C-Max dessine vraiment
- Comment la C-Max signale une anomalie : le témoin moteur plus un message écrit
- Le test d’allumage à l’envers : un voyant éteint au contact peut être la panne
- Le seul témoin vraiment orange de la notice : le témoin de verglas
- Les voyants de la C-Max qui ne veulent pas dire panne
- 1.0 EcoBoost ou 1.8 TDCi : ce que couvre la notice de 2011
- Ce qu’il faut faire quand un voyant s’allume sur votre C-Max
- Questions fréquentes
Quelque chose vient de s’allumer sur le combiné de votre C-Max, et vous cherchez ce que signifie ce triangle orange. La réponse tient en une phrase, et elle vaut mieux que la liste que vous alliez recopier : sur ce modèle, l’alerte passe par le témoin moteur, et c’est le message affiché à côté qui nomme l’organe en cause.
Par où commencer, selon ce que vous voyez
| Si | Alors |
|---|---|
| vous cherchez un pictogramme triangulaire sur le combiné | allez à ce que la notice dessine vraiment : la liste des témoins tient en pictogrammes ronds et carrés |
| un témoin moteur est allumé, avec ou sans texte à l’écran | allez au couple témoin plus message : c’est le message qui nomme l’organe |
| un voyant habituel ne s’allume plus du tout à la mise du contact | allez au test d’allumage à l’envers : un voyant éteint est ici une anomalie |
| vous voyez une petite lueur orange par temps froid | allez au témoin de verglas : le seul que la notice qualifie d’orange |
| votre C-Max est un diesel, 1.8 TDCi ou autre | allez à ce que le diesel ajoute : un témoin de préchauffage, et des messages pour le filtre à particules |
Ce que la notice de la C-Max dessine vraiment
Commençons par le point qui commande tout le reste. La section des témoins du manuel a été regardée au dessin, page par page, et non par recherche du mot : les pictogrammes qu’elle liste sont ronds et carrés, aucun n’est triangulaire.
Le seul triangle imprimé dans ces pages est celui des encadrés AVERTISSEMENT, un symbole de mise en page du manuel. Quant au mot triangle, il apparaît quatre fois, toujours pour le triangle de signalisation à poser sur la route.
Le symbole ci-dessus est une représentation, pas un dessin de la notice. Si votre tableau de bord affiche vraiment un triangle, il vient de l’écran de l’ordinateur de bord sous forme de message : c’est la seule origine possible sur ce modèle, et il faut lire le texte qui l’accompagne.
| Ce que vous cherchez | Ce que dit la notice de la C-Max |
|---|---|
| Un voyant « triangle orange » autonome | La liste des témoins n’en compte aucun de cette forme |
| Le mot « triangle » dans le manuel | Quatre occurrences, toutes pour le triangle de signalisation routier |
| Ce qui porte réellement l’alerte | Le témoin d’anomalie du moteur, accompagné d’un message écrit |
| La génération couverte par la notice | Édition 08/2011, n° CG3567fr ; elle couvre le C-MAX et le Grand C-MAX, donc la deuxième génération |
Un mot sur le périmètre, parce qu’il compte ici. Cette lecture vaut pour la deuxième génération, celle que documente l’édition de 2011. La première génération, plus ancienne, a sa propre liste de témoins : c’est précisément le raccourci de prêter à l’une la liste de l’autre qui rend les tableaux universels faux.
Sur la C-Max, le triangle orange que vous cherchez vient de l’écran, pas de la liste des témoins.
Comment la C-Max signale une anomalie : le témoin moteur plus un message écrit
Puisque le pictogramme dédié n’existe pas, voyons comment la C-Max prévient réellement. Le modèle fonctionne par couple : un témoin s’allume, un message à l’écran précise ce qu’il faut faire.
Voici comment se lit une alerte sur ce modèle.
- un témoin s’allume au combiné, sans nommer l’organe à lui seul ;
- le témoin central est celui d’anomalie du moteur, en forme de bloc-moteur ;
- c’est le message affiché à côté qui désigne ce qui ne va pas ;
- un indicateur de message s’allume à chaque nouveau texte enregistré ;
- trois entrées de la liste renvoient à la rubrique « Messages d’information » ;
- l’information exploitable reste le code défaut, relevé par le calculateur, c’est-à-dire l’unité électronique qui pilote l’injection et l’allumage.
La notice distingue trois états de ce témoin, et c’est l’état qui donne le délai.
| État du témoin d’anomalie du moteur | Ce que dit la notice | Conduite à tenir |
|---|---|---|
| Allumé fixe pendant que le moteur tourne | « il indique une anomalie » | aucun délai n’est écrit pour ce cas seul |
| Clignotant pendant la conduite | « réduire immédiatement la vitesse du véhicule » | réduire la vitesse ; s’il continue de clignoter, éviter toute accélération ou décélération brusque et faire immédiatement contrôler le système |
| Allumé en même temps qu’un message | « faites contrôler le système le plus tôt possible » | lire le message, puis faire contrôler le système le plus tôt possible |
Cette logique du texte qui commande n’est pas propre à Ford. Sur l’Alfa Romeo MiTo, le triangle orange existe bien comme témoin, mais il ne nomme rien par lui-même : là aussi, c’est le message qui désigne l’organe.
Le voyant moteur, lui, joue sur le double registre du fixe et du clignotant, comme le témoin moteur d’une Citroën C3 change de sens selon qu’il est allumé en continu ou clignotant.
Le voyant moteur de la C-Max est donc une notification, pas un diagnostic : il signale une anomalie, il ne la nomme pas.
Sur la C-Max, ne lisez pas le voyant seul : c’est le message affiché à côté qui nomme ce qui ne va pas.
Le test d’allumage à l’envers : un voyant éteint au contact peut être la panne
Voici le fait qui distingue la C-Max de bien des autres modèles, et qui mérite le détour même si votre tableau de bord vous paraît tranquille. La notice décrit un autotest à la mise du contact : une série de témoins s’allume quand vous mettez le contact, avant le démarrage.
Et elle ajoute une phrase rare : si l’un de ces témoins ne s’allume pas à l’établissement du contact, c’est l’indication d’une anomalie dans le système, et il faut faire contrôler ce système par un technicien compétent.
Les témoins concernés par cet autotest sont nommés par la notice.

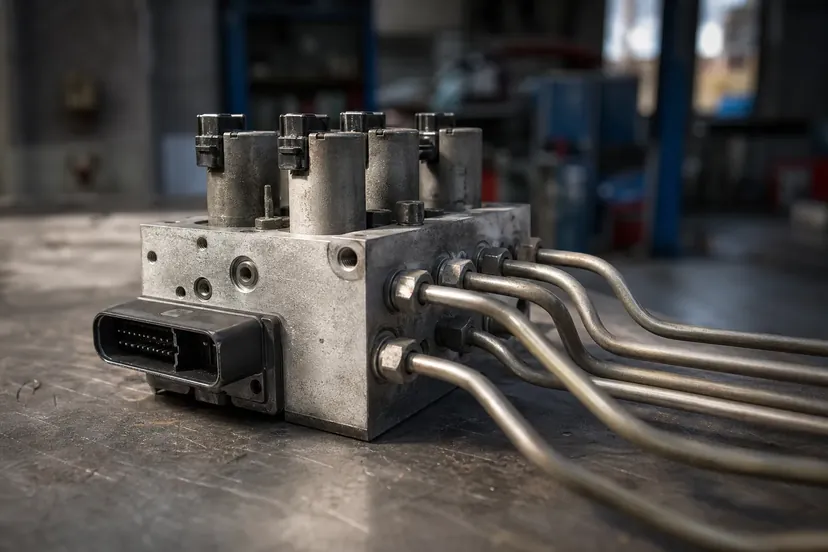

- le témoin ABS, c’est-à-dire le système anti-blocage des roues au freinage ;
- le témoin des airbags ;
- le témoin du circuit de freinage ;
- le témoin « ESP arrêt », qui signale le système d’antipatinage désactivé ;
- le témoin de givre, lié à la température extérieure ;
- le témoin de bas niveau de carburant ;
- le témoin de contrôle dynamique de stabilité, l’ESP, qui corrige les pertes d’adhérence.
On surveille d’ordinaire le voyant qui s’allume. Ici, c’est celui qui reste éteint qu’il faut regarder. Un témoin d’airbag ou d’ABS qui ne s’allume plus au contact signale une anomalie dans le système qu’il surveille, et la notice prescrit de le faire contrôler par un technicien compétent. C’est une sécurité passive qui vient de tomber sans bruit.
La conséquence pratique est simple, et elle tient en quelques gestes à la mise du contact.
- prendre une seconde pour vérifier que la guirlande de témoins s’allume ;
- repérer celui qui, cette fois, reste éteint ;
- le diagnostiquer aussi sérieusement qu’un témoin resté allumé ;
- le traiter en priorité s’il s’agit d’un organe de sécurité, ABS ou airbag.
Sur la C-Max, un témoin de sécurité qui ne s’allume pas au contact est une anomalie à part entière, pas un tableau de bord tranquille.
Le seul témoin vraiment orange de la notice : le témoin de verglas
Reste la question qui amène souvent ici : ce que voit celui qui parle d’un voyant orange. Un seul témoin de la C-Max est explicitement décrit comme orange par Ford, le témoin de verglas, et c’est la piste la plus probable derrière l’idée d’un voyant orange sur ce modèle.

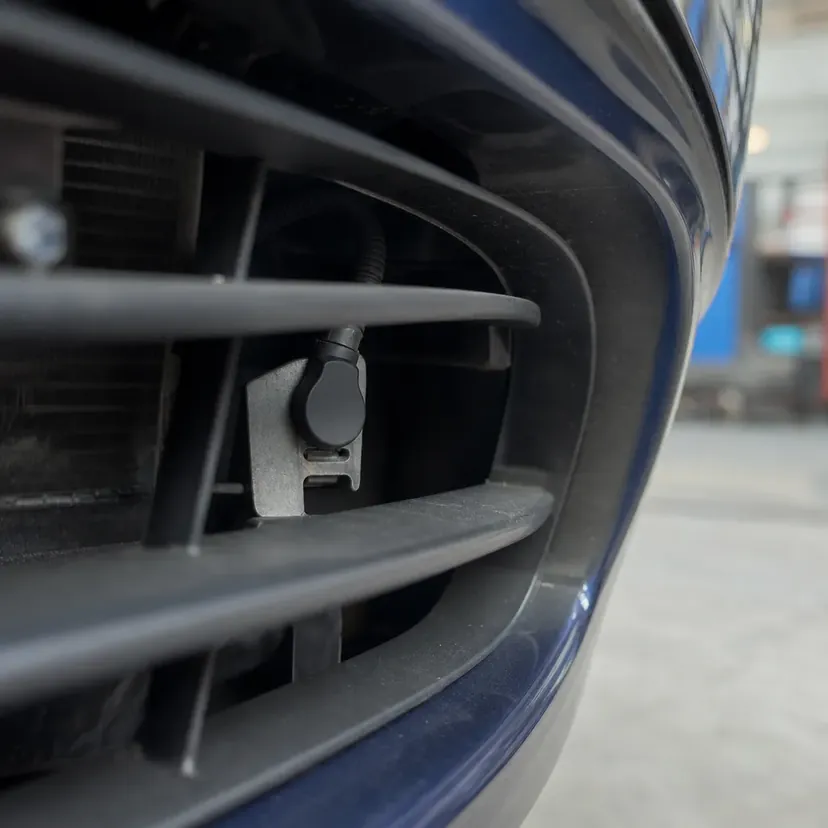

Sa particularité tient à sa couleur variable, mesurée sur la température extérieure. La notice est précise : il s’allume en orange lorsque la température extérieure se situe entre 4 °C et 0 °C, et il passe au rouge lorsqu’elle descend sous 0 °C. Ce n’est donc pas un triangle, mais c’est bien un voyant qui vire à l’orange, avec une condition de déclenchement claire.
| Température extérieure | Couleur du témoin de verglas | Ce que ça signale |
|---|---|---|
| entre 4 °C et 0 °C | orange | risque de verglas, vigilance sur la chaussée |
| inférieure à 0 °C | rouge | conditions de gel, adhérence potentiellement réduite |
Attention à ne pas en tirer une règle. Quatre limites méritent d’être posées avant de lire cette couleur comme une urgence.
- c’est le seul témoin que la notice qualifie explicitement d’orange ;
- sa couleur marque un seuil de température, pas un degré d’urgence ;
- la notice n’attache aucune conduite à tenir à son passage au rouge ;
- son encadré AVERTISSEMENT prévient qu’au-dessus de 4 °C la route n’est pas forcément sûre.
Pour les autres témoins du combiné, la couleur se vérifie sur votre voiture : la notice ne la donne pas, et la supposer est le meilleur moyen de se tromper de niveau d’urgence. Chez d’autres constructeurs, elle est codifiée autrement, comme le montre la lecture des voyants d’une Volkswagen.
Le seul témoin que la notice de la C-Max qualifie d’orange est celui du verglas : une lueur orange entre 4 °C et 0 °C, rouge en dessous.
Les voyants de la C-Max qui ne veulent pas dire panne
Une part des inquiétudes vient de voyants qui n’annoncent aucun défaut. Les connaître évite un passage inutile à l’atelier. Trois cas sur la C-Max, et aucun n’est une panne.

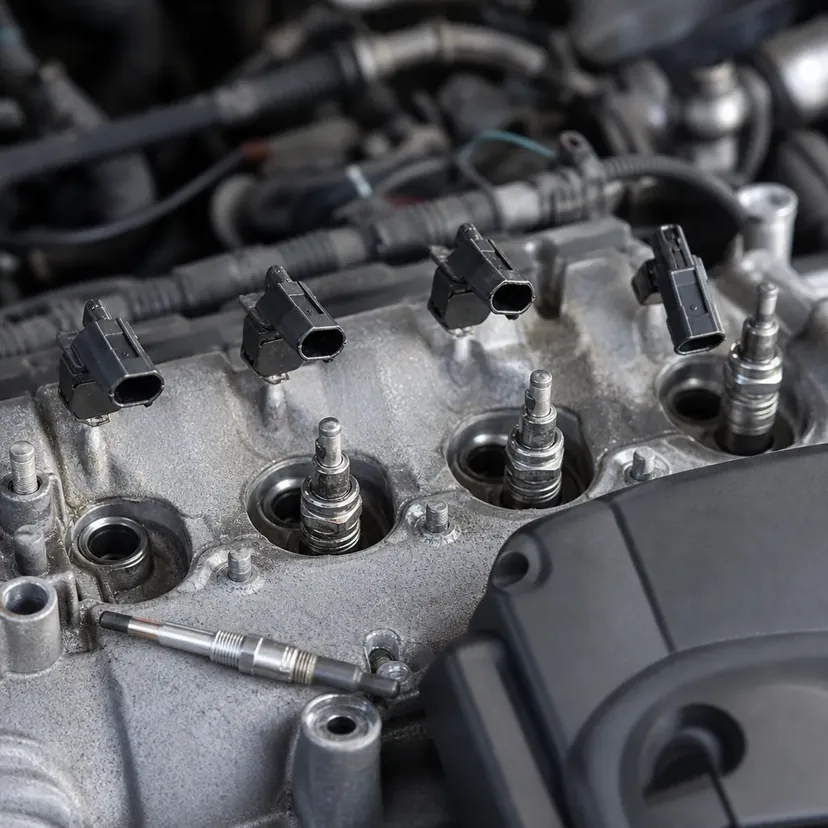

Le premier est le témoin de préchauffage, réservé aux versions diesel.
- il s’allume à la mise du contact ;
- la notice demande d’attendre son extinction avant de lancer le démarreur ;
- c’est un temps de chauffe normal, pas un défaut ;
- le voir apparaître fait partie du démarrage d’un moteur diesel froid.
Le deuxième est le témoin de démarrage/arrêt, qui coupe le moteur à l’arrêt pour économiser du carburant. La notice lui donne deux couleurs.
- en vert : le moteur s’est arrêté tout seul, à l’arrêt ;
- en jaune clignotant : sélectionner le point mort ou relâcher la pédale d’embrayage.
Un moteur qui se coupe seul au feu rouge n’est donc pas en panne : c’est la fonction qui travaille, et le vert le confirme.
Le troisième est le filtre à particules diesel, ce dispositif qui retient les suies du gazole. Il se régénère automatiquement, c’est-à-dire qu’il brûle ses suies de lui-même, et il se signale par un message plutôt que par un pictogramme.
Cette régénération se reconnaît autrement qu’à un dessin sur le combiné.
- par un message à l’écran ;
- parfois par une odeur de métal brûlant, perceptible à bas régime ;
- parfois par un cliquetis métallique, lui aussi à bas régime ;
- jamais par un pictogramme propre à la régénération.
| Ce que vous observez | Ce que ça signifie | Ce que ce n’est pas |
|---|---|---|
| Témoin de préchauffage allumé puis éteint (diesel) | temps de chauffe normal avant démarrage | une panne moteur |
| Témoin de démarrage/arrêt allumé en vert | le moteur s’est coupé volontairement à l’arrêt | un défaut d’allumage |
| Message ou odeur sans voyant dédié (diesel) | régénération du filtre à particules en cours | un voyant de défaut à effacer |
Sur la C-Max, le préchauffage qui s’éteint, le démarrage/arrêt vert et la régénération du filtre ne sont pas des pannes, mais des fonctionnements normaux.
1.0 EcoBoost ou 1.8 TDCi : ce que couvre la notice de 2011
Les recherches distinguent souvent la 1.0 EcoBoost essence de la 1.8 TDCi diesel, et la question est légitime. L’édition 08/2011, source de cette page, couvre quatre motorisations : le 1.6 Duratec, le 1.6 EcoBoost, le 1.6 et le 2.0 TDCi. Ce qui suit vaut pour ces quatre-là.
Sur ce périmètre, la motorisation n’ajoute qu’un seul témoin : le préchauffage, que le diesel connaît et l’essence non. Le filtre à particules, lui, se signale par des messages.
| Motorisation | Témoins en plus | À ne pas chercher |
|---|---|---|
| Essence (1.6 Duratec, 1.6 EcoBoost) | aucun témoin spécifique | préchauffage, régénération de filtre |
| Diesel (1.6 et 2.0 TDCi) | un seul témoin, le préchauffage ; la régénération du filtre à particules passe par des messages | voyant AdBlue, absent de l’édition consultée |
Quelques précisions valent d’être posées sur cette édition.
- elle décrit un seul témoin d’anomalie du moteur, commun à l’essence et au diesel ;
- la motorisation change l’organe en cause, pas le témoin qui l’annonce ;
- l’AdBlue, cet additif qui traite les oxydes d’azote sur les diesels plus récents, en est absent ;
- le mot n’y apparaît pas une seule fois ;
- un voyant AdBlue sur une C-Max de cette période correspond donc à un équipement que la documentation ne lui donne pas ;
- la première génération, plus ancienne, relève d’une autre édition.
Le fait qu’une motorisation modifie la liste des témoins est le cœur d’un autre sujet, détaillé sur la page des voyants de la gamme Dacia, où essence et diesel n’affichent pas les mêmes voyants.
Sur la C-Max de cette édition, le voyant moteur est le même en essence et en diesel : le diesel n’ajoute qu’un témoin, le préchauffage, la régénération du filtre passant par des messages, et aucune version n’y porte d’AdBlue.
Ce qu’il faut faire quand un voyant s’allume sur votre C-Max
Rassemblons la conduite à tenir. Elle découle de tout ce qui précède, et tient en quelques principes.
- le voyant n’est qu’un signal, pas un diagnostic ;
- le message et le code défaut portent l’information exploitable ;
- le délai se lit dans la consigne écrite du témoin concerné ;
- la couleur, à elle seule, ne donne jamais ce délai ;
- relever le code prime toujours sur son effacement.
La bonne réaction suit alors un ordre.
| Étape | Geste |
|---|---|
| 1 | noter le message affiché à l’écran, mot pour mot, avant qu’il ne disparaisse |
| 2 | relever la consigne écrite du témoin concerné dans la notice : sur cette C-Max, elle va de « remplir le réservoir dès que possible » à « ne pas reprendre la route », et la couleur ne la donne pas |
| 3 | vérifier à la mise du contact qu’aucun témoin de sécurité ne manque à l’autotest |
| 4 | faire relever le code défaut par une prise de diagnostic : la notice, elle, s’en tient à « faire contrôler le système » |
Un mot sur le réflexe le plus répandu : passer la valise pour faire disparaître le voyant. Le tableau de bord redevient propre en quelques secondes, et c’est bien ce qui égare. Effacer un code supprime la trace, pas la cause.
Cette démarche, relever avant d’effacer et lire le message avant de deviner le picto, vaut pour toute la lecture des témoins par modèle, de la lecture des voyants d’une Renault Clio à celle de la C-Max. C’est aussi ce qui justifie une page par modèle plutôt qu’une liste unique : le même pictogramme a autant de sens que de constructeurs qui l’ont dessiné.
Face à un voyant de la C-Max : noter le message, relever la consigne du témoin dans la notice, vérifier l’autotest, relever le code. Dans cet ordre, jamais l’effacement d’abord.
Questions fréquentes
Y a-t-il un voyant en forme de triangle orange sur la Ford C-Max ?
Pas comme témoin du tableau de bord. Les pictogrammes que dessine la notice de la C-Max sont ronds et carrés, et le mot triangle n’y apparaît que pour désigner le triangle de signalisation à poser sur la route. Ce qui porte l’alerte sur ce modèle, c’est le témoin d’anomalie du moteur accompagné d’un message écrit à l’écran. Si un triangle s’affiche vraiment, il vient de l’écran de l’ordinateur de bord, et c’est le texte qui l’accompagne qu’il faut lire.
Que signifie le voyant moteur sur une Ford C-Max ?
Le témoin d’anomalie du moteur signale un défaut détecté par le calculateur. La notice distingue deux états : allumé fixe pendant que le moteur tourne, il indique une anomalie ; clignotant pendant la conduite, il impose de réduire immédiatement la vitesse, puis d’éviter toute accélération ou décélération brusque et de faire immédiatement contrôler le système s’il continue de clignoter. C’est quand un message accompagne le témoin que la notice prescrit un contrôle le plus tôt possible. Le relevé du code défaut par une prise de diagnostic reste la piste utile, et il vient de la pratique d’atelier, pas du manuel.
Pourquoi un voyant éteint au contact peut-il indiquer une panne sur la C-Max ?
Parce que la notice décrit un autotest à la mise du contact : sept témoins, dont l’ABS, les airbags, le circuit de freinage et l’ESP, s’allument avant le démarrage. La notice précise qu’un témoin qui ne s’allume pas est l’indication d’une anomalie dans le système, et demande de faire contrôler ce système par un technicien compétent. Le témoin manquant ne dit donc pas que tout va bien : il dit que la surveillance ne répond plus. C’est une anomalie à traiter en priorité.
Quel est le voyant orange de la Ford C-Max ?
Le seul témoin que la notice qualifie explicitement d’orange est le témoin de verglas. Il s’allume en orange lorsque la température extérieure se situe entre 4 °C et 0 °C, et passe au rouge en dessous de 0 °C. C’est probablement ce voyant orange que l’on remarque par temps froid. Pour les autres témoins, la couleur se vérifie sur le combiné de votre voiture : la notice ne la donne pas, et la supposer conduit à se tromper de niveau d’urgence.
Le voyant défaut moteur d’une C-Max 1.8 TDCi est-il différent de celui d’une 1.0 EcoBoost ?
La notice de 2011 utilisée ici couvre quatre motorisations, le 1.6 Duratec, le 1.6 EcoBoost, le 1.6 et le 2.0 TDCi, et ni la 1.0 EcoBoost ni la 1.8 TDCi n’en font partie. Sur ce périmètre, il existe un seul témoin d’anomalie du moteur, commun à l’essence et au diesel : la motorisation change l’organe en cause, pas le voyant qui l’annonce. Le diesel ajoute un témoin que l’essence n’a pas, le préchauffage ; la régénération du filtre à particules, elle, passe par des messages.
Le voyant Stop and Start vert de la C-Max est-il une panne ?
Non. Ford l’appelle témoin de démarrage/arrêt, et sa notice indique qu’il s’allume en vert lorsque le moteur s’arrête, le système coupant le moteur à l’arrêt pour économiser du carburant. Un moteur qui se coupe seul au feu rouge est donc le signe que la fonction travaille, pas d’un défaut. Le clignotement jaune, lui, invite à sélectionner le point mort ou à relâcher la pédale d’embrayage.
La Ford C-Max a-t-elle un voyant AdBlue ?
Pas sur les versions que documente la notice. L’AdBlue, cet additif qui traite les oxydes d’azote sur les diesels plus récents, n’apparaît pas une seule fois dans l’édition 08/2011 du manuel de la C-Max. Un voyant AdBlue sur une C-Max de cette période correspond donc à un équipement que la documentation ne lui donne pas. Le seul témoin propre au diesel y est le préchauffage ; la régénération du filtre à particules, elle, passe par des messages.
Où lire la signification exacte d’un voyant de Ford C-Max ?
Dans le manuel du conducteur de l’édition qui correspond à votre voiture : c’est lui qui fait foi, avant n’importe quelle source extérieure, celle-ci comprise. Ford met ses notices en ligne par millésime sur son portail de contenu après-vente. Cherchez la rubrique des témoins et messages : elle seule colle à votre version, là où un tableau générique mélange les générations et les motorisations.
À lire aussi
- Voyants de la gamme Peugeot : lire un témoin sans se tromper de modèle
- Voyants du Dacia Duster : ce que chaque témoin veut vraiment dire
- Problème de démarrage sur Nissan Juke : par où commencer
Poursuivre la lecture
- Tous les guides de lecture des témoins, par modèle
- Accueil : lire un tableau de bord sans se tromper de témoin
Les pictogrammes reproduits dans cette page sont des représentations : ils désignent le bon témoin, ils ne reproduisent pas le dessin exact de votre tableau de bord, qui varie selon le modèle, la génération et l’équipement. Ce dessin figure dans la notice du véhicule.
Cette page décrit la Ford C-Max de deuxième génération, à partir de la notice du conducteur publiée par Ford en 2011, référence CG3567fr, qui couvre le C-MAX et le Grand C-MAX. Chaque signification, chaque seuil et chaque conduite à tenir cités ici en viennent.
