Code défaut P0380 : ce que Renault fait contrôler avant de changer une pièce

P0380 désigne le circuit de préchauffage, mais chez Renault le même code cache deux défauts distincts selon le calculateur, DF025 ou DF017. Voici les symptômes, les causes dans l'ordre où le constructeur les fait contrôler, et le risque à rouler.

10 min de lecture Codes défaut

L’essentiel

  • P0380 désigne le circuit « A » de préchauffage. Chez Renault, le même code est DF025 sur les injections Delphi du 1.5 dCi, et DF017 sur l’injection Bosch EDC16 du 1.9 dCi.
  • Le symptôme documenté est un démarrage difficile, voire impossible à froid (défaut de commande DF017). Sur le défaut de liaison DF025, le constructeur n’écrit aucun symptôme.
  • Renault fait contrôler dans cet ordre : connecteurs, résistance de chaque bougie, alimentation et fusible 70 A, puis le boîtier en dernier. Le calculateur, jamais sans la techline.
  • Au multimètre, vous vérifiez vous-même la résistance des bougies, les connecteurs, le fusible 70 A et le + 12 V au boîtier.
  • Le constructeur n’écrit aucune consigne de conduite. Il documente un démarrage gêné à froid, et un risque de casse moteur seulement si le boîtier est en court-circuit.
  • Un devis qui commence par le boîtier ou le calculateur inverse l’ordre de la procédure. La connectique et les bougies se contrôlent avant.

Sommaire

  1. Ce que P0380 désigne, et pourquoi ce n’est pas le même défaut selon le calculateur
  2. Les symptômes, et le risque à rouler
  3. Les causes, dans l’ordre où Renault les fait contrôler
  4. Ce que vous pouvez vérifier vous-même, et où cela s’arrête
  5. Face au garagiste : ce que la procédure fait contrôler avant de remplacer
  6. Le témoin, le code et l’état du calculateur
  7. Un code imposé par la réglementation, identique d’une marque à l’autre
  8. Questions fréquentes
  9. À lire aussi

Vous lisez P0380 sur une valise, ou DF025 ou DF017 sur un devis Renault. Le circuit de préchauffage est en cause, et Renault fait contrôler les bougies et la connectique avant le boîtier.

Renault Scénic II bleu marine garé dans une rue pavillonnaire, pare-brise, toit et capot couverts de givre, un matin d'hiver.
Le seul effet que Renault documente se joue ici : un démarrage difficile, voire impossible, à froid.

Ce que P0380 désigne, et pourquoi ce n’est pas le même défaut selon le calculateur

Le libellé normalisé s’écrit en anglais, tel qu’imprimé dans la norme : « Glow Plug/Heater Circuit « A » », soit le circuit « A » de préchauffage d’un moteur diesel.

Chez Renault, ce même P0380 ne recouvre pas le même défaut selon le calculateur d’injection, l’unité qui pilote l’injection. Le code que lit la valise, le DTC (Diagnostic Trouble Code), reste P0380 ; le défaut Renault, lui, change.

Sur les injections Delphi du 1.5 dCi (Clio III, Modus, Mégane II, Scénic II, Nouvelle Twingo (Twingo II), Kangoo 2), P0380 est DF025, « Liaison diagnostic boîtier de préchauffage », le fil de retour vers le calculateur. Sur l’injection Bosch EDC16 du 1.9 dCi (Scénic II F9Q), c’est DF017, « Circuit commande boîtier de préchauffage », le fil de commande.

Calculateur et moteur P0380 = Fil surveillé
DDCR et DCM 1.2 (1.5 dCi, K9K) DF025 le retour de diagnostic
EDC16 (1.9 dCi, F9Q) DF017 la commande du boîtier

Le préchauffage tient dans quelques pièces :

  • les bougies de préchauffage, une par cylindre ;
  • le boîtier de préchauffage, aussi appelé boîtier de pré-postchauffage ;
  • un fusible de puissance de 70 A ;
  • deux fils vers le calculateur : la commande et le retour de diagnostic.

Même code, deux défauts : le premier réflexe utile est d’identifier le calculateur, pas de chercher une pièce.

Les symptômes, et le risque à rouler

Sur le défaut de commande (DF017, P0380 sur l’EDC16), le constructeur est net : « le démarrage du véhicule est difficile, voire impossible à froid ». Les injections Delphi l’écrivent aussi, pour leur défaut de commande DF017.

Sur le défaut de liaison (DF025, P0380 sur les injections Delphi), « Rien à signaler » : ce défaut « ne gère le diagnostic qu’en circuit ouvert ». Le retour peut être coupé sans que le conducteur sente rien.

Le risque, lui, est écrit sur l’EDC16, pour DF017 (P0380) en court-circuit à la masse, lu CC.0 : « Si le boîtier est en court-circuit à la masse il y a un risque que les bougies soient commandées en permanence avec un risque de casse moteur ». Les injections Delphi écrivent un risque voisin en CC.1, mais pour leur DF017, qui est P0382. Retenez :

  • le seul effet documenté est au démarrage, à froid ;
  • aucune consigne de conduite n’est écrite : ni distance, ni arrêt ;
  • le risque moteur n’existe qu’en court-circuit, jamais en circuit ouvert (CO) ;
  • aucun document ne rattache un témoin du tableau de bord à ce défaut.

Le constructeur documente un démarrage gêné à froid et un risque moteur en court-circuit, rien de plus : ni consigne de conduite, ni témoin nommé.

Les causes, dans l’ordre où Renault les fait contrôler

Les trois procédures suivent, pour l’essentiel, le même chemin :

  1. l’état et le branchement des connecteurs : bougies, boîtier, puis calculateur ;
  2. la résistance de chaque bougie de préchauffage, valeur à la clé ci-dessous ;
  3. l’alimentation : + 12 V, fusible de puissance 70 A, continuité et isolement des fils vers le calculateur ;
  4. le boîtier de préchauffage, remplacé « si le défaut persiste », donc en dernier ;
  5. le calculateur, jamais remplacé sans avoir contacté la techline.

Deux nuances : sur le DDCR, la procédure s’arrête au contrôle de la liaison vers le calculateur, sans boîtier ni techline ; sur l’EDC16, la procédure de P0380 ne mesure pas les bougies, la résistance de 8 Ω se contrôle par la page voisine, celle de DF025 (P0670).

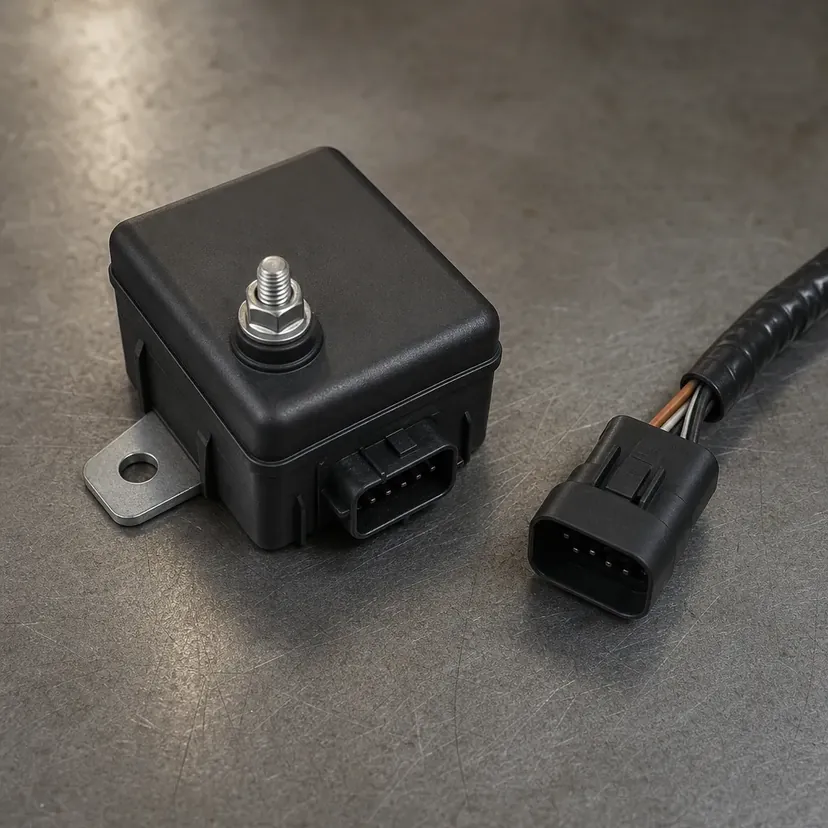

Boîtier de préchauffage en plastique noir posé sur un établi, son connecteur débranché à côté avec un tronçon de faisceau.
Le boîtier de préchauffage ne se remplace que « si le défaut persiste » : ses connecteurs, les bougies et l’alimentation se contrôlent avant lui.

La résistance d’une bougie est un piège : elle n’existe pas « en général », elle vaut trois chiffres selon le calculateur. Comparée à la mauvaise référence, une bonne bougie passe pour morte.

Calculateur Résistance d’une bougie
DDCR inférieure à 1 Ω
DCM 1.2 inférieure à 2 Ω
EDC16 8 Ω ± 0,5 Ω à 20 °C

Après réparation, le constructeur prescrit trois gestes : effacer la mémoire, faire un essai routier, refaire un contrôle à l’outil. L’effacement seul n’est pas une réparation : il supprime la trace, pas la cause.

L’ordre est toujours le même : la connectique et les bougies d’abord, le boîtier en dernier.

Ce que vous pouvez vérifier vous-même, et où cela s’arrête

Une partie de la procédure se fait au simple multimètre. Ce que vous contrôlez seul :

  • la résistance de chaque bougie, comparée à la valeur de votre calculateur ;
  • l’état des connecteurs des bougies, du boîtier et du calculateur ;
  • le fusible de puissance de 70 A ;
  • la présence du + 12 V au boîtier de préchauffage.

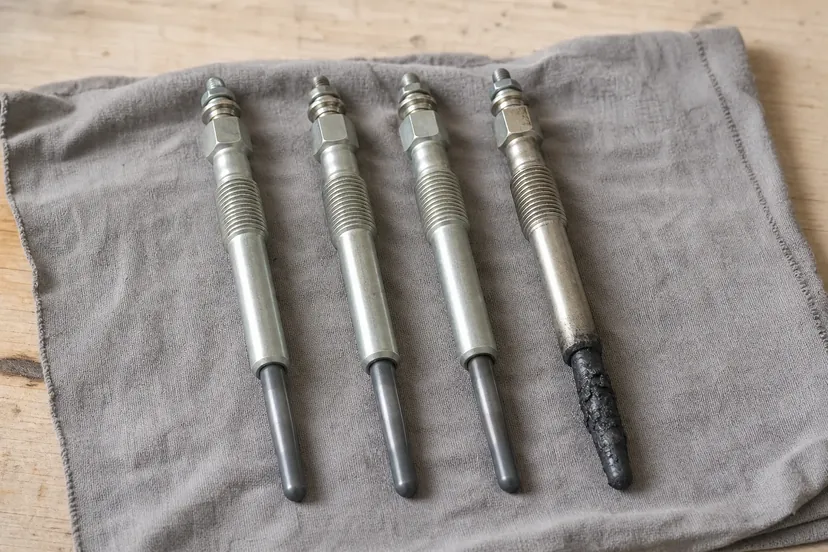

Quatre bougies de préchauffage déposées, alignées sur un chiffon d'atelier, la dernière noircie de calamine.
La résistance d’une bougie se mesure au multimètre, mais se compare à la valeur de votre calculateur, jamais à une valeur « en général ».

Ce qui demande l’outil de diagnostic, et s’arrête donc là :

  • lire la nature de panne exacte : CO, CC.0, CC.1 ou 1.DEF ;
  • lire l’état ET007 et lancer la commande de test du boîtier ;
  • effacer la mémoire et refaire le contrôle après réparation ;
  • remplacer le boîtier, qui suit une procédure propre au modèle.

Le multimètre va jusqu’aux bougies et à l’alimentation ; la nature de panne et le contrôle final restent à l’outil.

Face au garagiste : ce que la procédure fait contrôler avant de remplacer

Pas besoin d’être mécanicien pour situer un devis : il suffit de savoir ce que la procédure fait contrôler, et dans quel ordre. À demander à voir :

  • le code exact et sa nature de panne : P0380, DF025 ou DF017, avec CO, CC.0, CC.1 ou 1.DEF ;
  • le calculateur identifié par l’outil : DDCR, DCM 1.2 ou EDC16 ;
  • le ressenti consigné : la fiche diagnostic Renault code « démarrage difficile », « à froid », « par intermittence » ;
  • la résistance mesurée de chaque bougie, face à la valeur du calculateur ;
  • les contrôles de connectique, de fusible 70 A et de continuité qui précèdent le boîtier ;
  • après réparation, l’essai routier et le nouveau contrôle à l’outil.

Je regarderais d’abord par quoi commence le devis. Un devis qui commence par le boîtier ou le calculateur inverse l’ordre de la procédure.

Le témoin, le code et l’état du calculateur

Le témoin de préchauffage s’allume contact mis et s’éteint quand le préchauffage est obtenu, comme l’écrivent les notices Renault et Dacia. Aucune ne le décrit en cas de défaut.

Ce que vous lisez Ce que cela montre
Le témoin de préchauffage allumé contact mis, éteint quand le préchauffage est obtenu
La valise P0380, affiché DF025 ou DF017, avec sa nature de panne
L’état ET007 actif au contact selon la température d’eau, actif un temps après le démarrage (le postchauffage), puis inactif

Le constructeur écrit lui-même la lecture croisée. Moteur démarré, postchauffage terminé et ET007 toujours actif : il renvoie à DF017 et DF025. Moteur qui ne démarre pas alors qu’ET007 est actif : il fait contrôler le fusible 70 A et les bougies.

Le pictogramme ci-dessus est une représentation : il désigne le bon témoin, pas le dessin exact de votre tableau de bord.

Le témoin signale, la valise nomme, l’état ET007 confirme : trois lectures pour un seul circuit.

Un code imposé par la réglementation, identique d’une marque à l’autre

Un code en P0 est normalisé par l’ISO et la SAE, un code en P1 serait propre au constructeur : P0380 est donc le même sur une Renault, une Nissan ou une Peugeot.

La liste vient de la norme SAE J2012, incorporée dans la réglementation : 40 CFR 86.1806-04 aux États-Unis, annexe XI du règlement 2017/1151 (Euro 5 et 6) en Europe, via ISO 15031-6.

La norme dit elle-même que ses descriptions se veulent assez générales pour ne pas empiéter sur les procédures du constructeur.

Un suffixe précise ensuite la nature du défaut : CO, CC.0 ou CC.1 sur la valise Renault, vraisemblablement le « -96 » de certaines lectures Nissan.

P0380 est le même partout parce qu’une norme l’impose ; le DF de Renault, lui, précise le défaut.

Questions fréquentes

P0380 sur une Clio 4, un Duster, un Qashqai, un Juke ou une Peugeot, est-ce la même chose ?

Le code est le même, pas forcément la procédure. Les documents Renault lus nomment Clio III, Modus, Mégane II, Scénic II, Nouvelle Twingo (Twingo II), Kangoo 2 (K9K 1.5 dCi) et le Scénic II F9Q 1.9 dCi. Clio 4, Duster, Qashqai, Juke et les Peugeot n’y figurent pas : la procédure décrite vaut pour les modèles documentés, et le calculateur du vôtre se lit sur l’outil. Côté Peugeot, la liste PSA 96.648.944.99 donne pour P0380 le libellé SAE sans cause ni procédure.

À lire aussi

Cette page s’appuie sur la documentation de réparation Renault, celle qu’utilise l’atelier (Manuels MR 372 et MR 419, chapitre 13B) : libellés, valeurs et ordre de contrôle en proviennent. Le comportement du témoin vient des notices Renault et Dacia, la structure du code de la norme SAE J2012, édition 2002, incorporée par le 40 CFR 86.1806-04 et l’annexe XI du règlement 2017/1151.
